Аксессуары
![Аксессуары Аксессуары](http://www.vvm-spectrum.com/static/uploaded/images/production/types/item_page/preview/123.jpg)
Применение оригинальных аксессуаров (плетеные шлейфы и H-, G-; Z-клипс) при монтаже и эксплуатации карбидокремниевых нагревателей EREMA гарантирует надежную и безотказную работу нагревательных элементов.
Оригинальные аксессуары:
- Обеспечивают надежный электрический контакт
- Сохраняют свои свойства (упругость, эластичность) на протяжении всего срока службы
- Удобны в применении
- Имеют длительный срок службы
Н-клипсы | |
![]() | ![]() |
![]() | |
G-клипсы | |
![]() | ![]() |
![]() | |
Z-клипсы | |
![]() | ![]() |
![]() |
Шлейфы плетеные
Шлейфы и шлейф-мосты изготавливаются из плетеной алюминиевой ленты шириной 20, 30 и 35 мм.
Ширина шлейфа выбирается в зависимости от максимальной величины тока контура.
Данные верны при температуре шлейфа до 200 °С.
При использовании шлейфа с петлей и клеммой допустимый ток увеличивается в 2 раза.
Необходимая длина шлейфа рассчитывается:
Lш=D + Lp
D=π*d, где
Lш - общая длина шлейфа;
d - диаметр нагревателя;
D - длина окружности нагревателя;
π - число Пи (3,14);
Lр - расстояние между центром нагревателя и точкой крепления.

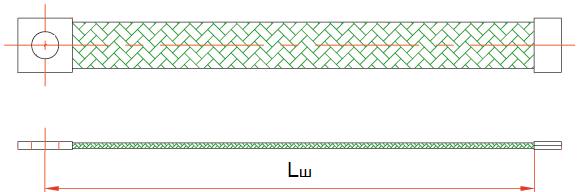

Примеры определения длины шлейфа приведены на рисунках ниже.
Шлейфы изготавливаются в соответствии с расположением нагревателей, конструкцией печи и схемой подключения.
Возможно изготовление шлейф-мостов со специальными зажимами.
Мы всегда готовы помочь Вам определить необходимые типоразмеры шлейфов.
Варианты комплектации шлейфов:
Шлейф плетеный с 2-мя клеммами
Шлейф плетеный с 1-ой клеммой и законцовкой
Шлейф плетеный с петлей и 1-ой клеммой
Шлейф-мост со специальными зажимами

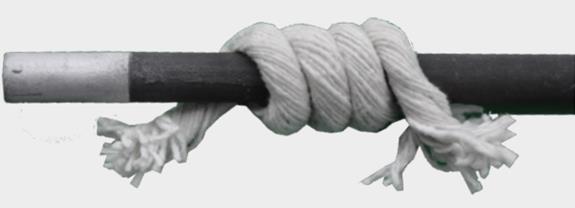

Уплотнительный шнур
При монтаже нагревателей EREMA рекомендуется использовать керамический уплотнительный шнур.
Шнур не содержит асбест. Термостойкость до 1000 °С. Позволяет надежно фиксировать нагреватели в установочных отверстиях при монтаже и предотвращает потери тепла.
Диаметр шнура 12, 10 и 3 мм
